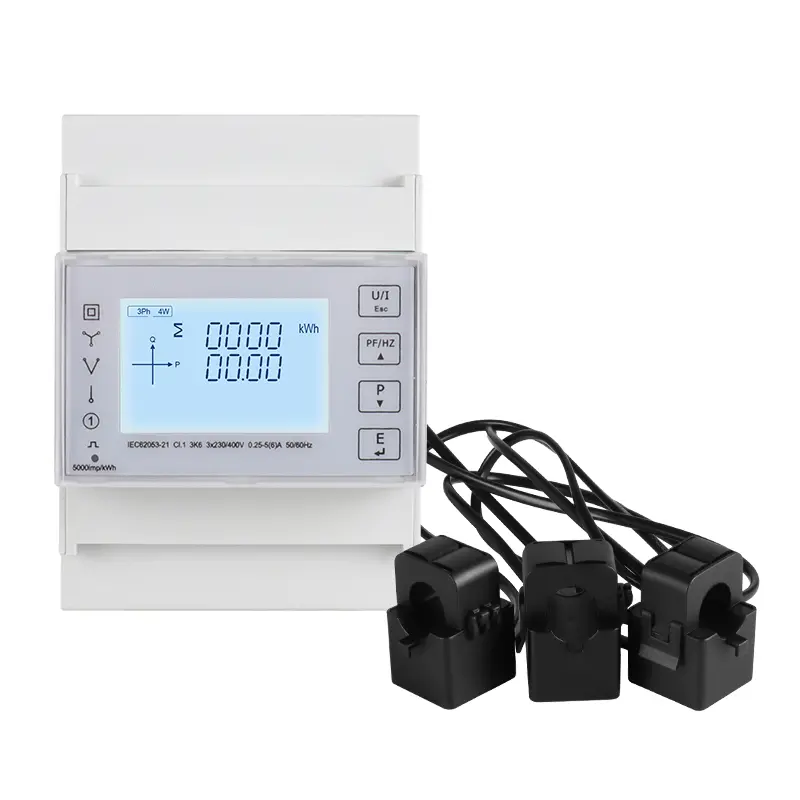

3P 4W高精度測定DINレールエネルギースマートメーター

Xinkong Electricalは、中国の専門的な3P 4W高精度測定DINレールスマートメーターメーカーおよびサプライヤーです。私たちは長年にわたってメータリングに特化してきました。当社の製品には、価格の優位性が高く、東南アジア市場とミドルアジア市場のほとんどをカバーしています。中国であなたの長期パートナーになることを楽しみにしています。

お問い合わせを送信

製品説明

3p 4W高精度測定DINレールエネルギースマートメーターはDINレールの設置mutil関数エネルギーメーターです。この製品は、電圧、電流、4つの象限電力などのさまざまな電力パラメーターの測定と分析をサポートできます。パラメーター、力率など。その間彼らはまた提供することができます双方向活性エネルギー、反応エネルギー、毎月および毎日の電力消費統計などの複数の電気エネルギーパラメーターの測定。この一連の製品は、1P2Wおよび3P4Wグリッド環境での電力パラメーター測定の分析をサポートできます。太陽光発電インバーター、新しいエネルギー消費統計分析、多種多様なパワーモニタリング、多様性のある環境のための電力モニタリングに適しています。特性。 RS485通信インターフェイスを備えたこの一連の製品、ボーレートの最大 Modbus RTU通信プロトコルをサポートする38400bpsをサポートします。リモートデータの読み取りの機能を簡単に実現し、大画面LCDとタッチセンシティブキーの設計を採用することができます。ローカルビューを簡単に実行し、バリティパラメーターの操作を設定できます。この製品には、パスワード保護の機能があり、製品のデータセキュリティが保証されます。

3p 4W高精度測定DINレールエネルギースマートメーターは、太陽光インバーターの電気エネルギー監視、新しいエネルギー電力消費の統計分析、電力システムユーティリティの電力監視ニーズ、インテリジェントな建物のために設計されています。その完全な通信機能は、さまざまな制御システム、SCADAシステム、およびエネルギー管理システム。

特性

最大電流100アディレクトアクセス

DINレール取り付け、標準4弾性幅。

多機能パラメーター測定、電圧、電流、アクティブパワー、反応性パワー、見かけの出力、パワーを提供する因子、位相角など

双方向の電力、需要、その他の統計データなど、さまざまな統計データとローカルストレージ機能を提供します。過去12か月間、毎月の電力消費統計を提供する過去31日間の毎日の電力消費統計

RS485通信機能、最大38400bpsまでのボーレート、Modbus RTUプロトコルをサポートします。

1つのオプトカプラーパルス出力インターフェイスをサポートし、出力パラメーターを設定できます。

LCD更新時間は1秒ですサポートマニュアルまたは自動スクロールディスプレイ（設定可能）

パラメーター

1。ユニットは測定および表示できます
瞬時rms 値
現在	フェーズごと、ニュートラル
電圧	L-l、l-n
頻度	45〜65Hz
アクティブパワー	合計とフェーズごと
力率	合計とフェーズごと
エネルギー値（含まれる：インポート、エクスポート、インポート +エクスポート）

アクティブエネルギー	0〜9999999999 kWh
多罪のアクティブエネルギー（T1 -T4）	0〜9999999999 kWh
2。ユニットは読み取りと通信を測定して通信できます
エネルギー値
見かけのエネルギー（合計）	0〜9999999999酵母
マルチリーフリアクティブエネルギー（T1 -T4）	0〜9999999.999 KVARH、INCLUDE：IMPORT、EXPORT、IMPORT+EXPORT
過去12か月間の毎月の電力消費	総アクティブエネルギー範囲：0〜999999.999 kWh
過去31日間の毎日のエネルギー消費	総アクティブエネルギー範囲：0〜999999.999 kWh
3。ユニットは設定できます
通信クラス	modbusアドレス、ボーレート、パリティビット、停止ビット
システム構成クラス	ユーザーパスワード（HMI）、パワーシステムタイプ
パルス出力クラス	パルス出力タイプ、パルス出力幅、パルス出力速度
時間クラス	自動スクロール表示時間、バックライト時間、システム時間（RTC）、関税時間

仕様

電気特性
測定の種類		ACシステム上のハーモニクスを含むRMS、サポート1P2W、3p3W、3P4W
測定精度	電圧、電流	IEC 61557-12に従って、クラス0.5
	アクティブパワー	IEC 61557-12によると、クラス1 / 0.5
	反応電力	IEC 61557-12によると、クラス2
	見かけの力	IECによると、クラス1 61557-12
	アクティブエネルギー	IEC 62053-22、IEC 61557-12によると、クラス1 / 0.5S
	反応エネルギー	IEC 62053-23、IEC 61557-12によると、クラス2
	力率	IECによると、クラス1 61557-12
	頻度	IEC 61557-12に従って、クラス0.2
	高調波の歪み	IEC 61557-12によると、クラス2
データの更新レート		1秒。オプション100ミリ秒
入力電圧	脾臓脾臓（1つ）	230 VAC（L-N） / 400 VAC（L-L）
	直接接続	測定範囲：85〜275 VAC（L-N）、85〜480 VAC（L-L）
	周波数範囲	45〜65 Hz
	過負荷容量	2*un 1秒
入力電流	測定範囲	0.005〜100 A、基本電流（IB）は10aです
入力電流	過負荷容量	30*0.01秒でIMAX
パルス出力	インターフェイスタイプ	オープンコレクターオプトカプラー
	パルス定数	400 / 100/10/1 IMP / kWh（kvarh）（構成可能）
	パルス幅	60/100/200ミリ秒（構成可能）、デフォルトは100millisecondsです
	パルス出力タイプ	インポート/エクスポート/総アクティブエネルギー、インポート/エクスポート/総反応性エネルギー（構成可能）
	クラス	IECによると、クラスA 62053-31
	入力電圧	5〜27 VDC
パネルのパルスインジケータライト		パルス定数は400IMP/kWhです
リアルタイムクロックの精度		0.5 s/d

機械特性
IP保護度（IEC 60529）	IP51フロントディスプレイ、IP30メーターボディに設計されています

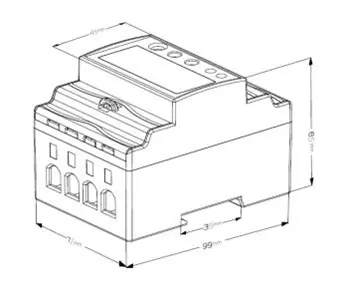

寸法（w x h x d）	99 x 71 x 65 mm
取り付け位置	DINレールの取り付け
メーターケースの材料	UL 94 V-0
環境特性
動作温度	-25〜+55℃
保管温度	-40〜+80℃
湿度	<90％、非凝縮
汚染度	2
高度	2000mまで
振動	10 Hz〜150Hz、IEC 60068-2-6
電磁特性
静電放電	レベル4、IEC 61000-4-2（1）
放射磁場に対する免疫	レベル3、IEC 61000-4-3（1）
電気的高速過渡現象に対する免疫	レベル4、IEC 61000-4-4（1）
サージへの免疫	レベル4、IEC 61000-4-5（1）
実施された妨害に対する免疫	レベル3、IEC 61000-4-6（1）
磁場への免疫	IEC 61000-4-8（1）
電圧ディップへの免疫	IEC 61000-4-11（1）
放射排出量	EN55011によると、クラスB
実施された排出	EN55011によると、クラスB
ハーモニクス	IEC 61000-3-2（1）
（1）：実験テストは、IEC61326-1の産業グレード製品のグレード要件に従って実行されます
安全性
測定カテゴリ	IEC 61010-1によると、CAT III
過電圧カテゴリ	IEC 61010-1によると、CAT III
絶縁	AC電圧テスト：4kV 1分間
絶縁	インパルス電圧テスト：6kV -1.2/50µS波形
保護クラス	IEC61010-1によると、II
コミュニケーション
インターフェイス標準およびプロトコル	2ワイヤRS485、Modbus RTU
ブアードレート	1200〜38400 bps、デフォルトは9600 bpsです
パリティビット	なし、奇妙なデフォルトでさえありません
ビットを止めます	1または2、デフォルトは1です
応答時間	<100ms
送信モード	半分二重
送信距離	最大1000m
マックス。バスの積み込み	64個のPC
