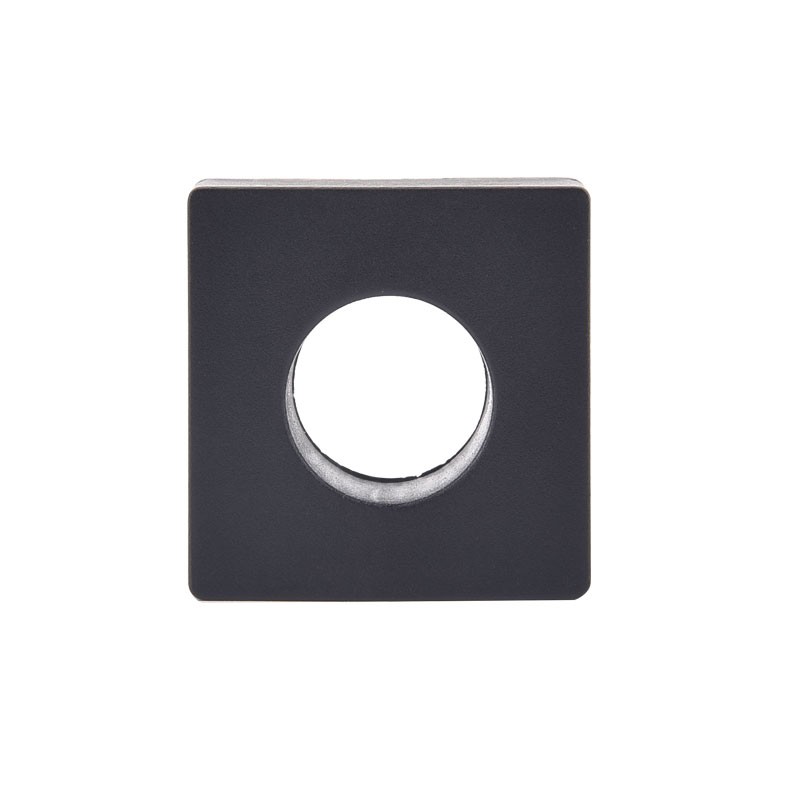

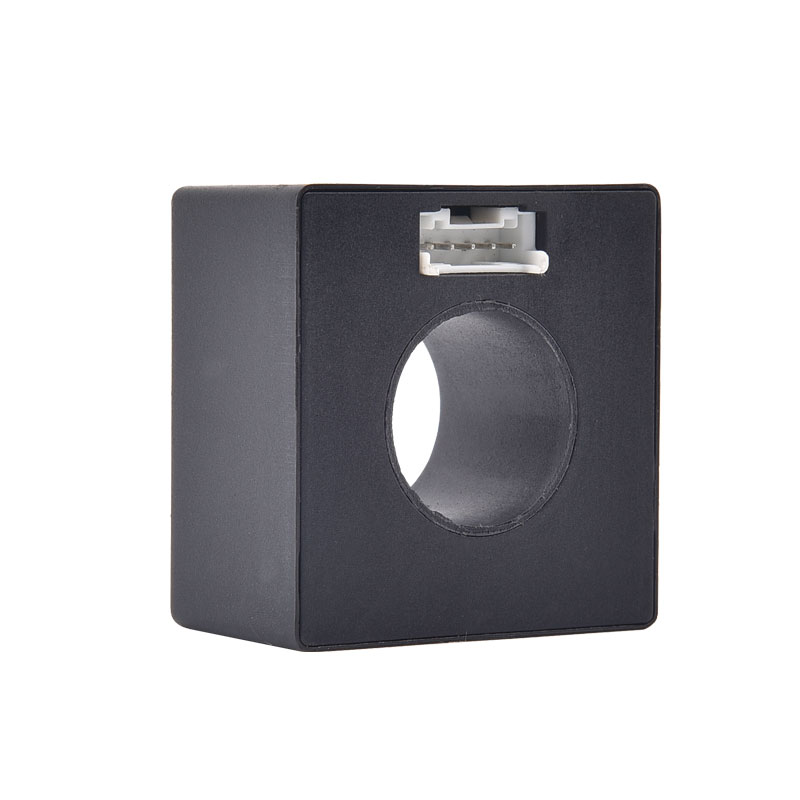

特徴
■単一供給+5 V
■高レベルおよび低レベルの出力
■セルフテスト関数
■PCBボードに取り付けられています
アプリケーション
■地上障害検出
■電気自動車充電ステーション
■コンバーター漏れ電流検出
標準
■IEC 62752残差要件に適用されます
■IEC 62955 RDC-MDの残留電流要件に適用
■フルフィルROHS/REACHを設計したコンポーネント
概要
これらのデバイスの重要な安全機能は、地球に対する電力モジュールからのシステム全体の漏れ電流を監視することです。欠陥のあるシステムは、人々にとって危険になるか、火災を引き起こす可能性があります。これまでのところ、電源モジュールはグリッドから切断する必要があります。漏れ電流には、DCおよびACコンポーネントが含まれています。したがって、AC/DCに敏感な監視ユニットが必要です。
XKCAシリーズの残留電流検出モジュールは、特に電気自動車、電気オートバイ、電気自転車、充電料、電力安全管理の公共充電ステーションで広く適用可能です。簡単な使用と簡単なインストールを提供します。
典型的なアプリケーション概略図:
ピン定義:
ピン番号 | シンボル | ピンタイプ | 関数 |
1 | VDD | 力 | モジュール電源、標準電圧5VDC 電圧入力は4.85〜5.15VDC以内に必要な電力出力機能> 100mA 電源リップル≤150mV |
2 | 旅行 | 出力 | 残差電流がしきい値を超えると、出力レベルが底から高に変化します |
3 | GND | 力 | 地面 |
4 | cal | 入力 | このピンが0VDCに実行されると、モジュールはゼロポイントドリフトを計算し、値を保存してMCUに登録してキャリブレーション操作を終了します。 CAL関数を使用する場合、メイン回路は、残留電流の流れを確保しないためにカットオフする必要があります |
5 | テスト | 入力 | 充電を開始する前に、このピンを介して製品のシミュレーションテストを実行して、製品が正常に機能するかどうかを確認します |
電気/信頼性の特性:
char | 分 | タイプ | マックス | ユニット | |
1 | 一次公称rms電流(1相 / 3相) | 32 | 80 | A | |
2 | 供給電圧 | 4.85 | 5 | 5.15 | V |
3 | 相対湿度 | 95 | % | ||
4 | 周囲動作温度 | -40 | +105 | ℃ | |
5 | 周囲の保管温度 | -20 | +65 | ℃ | |
6 | 消費電力 | ≤110 | MW | ||
7 | 電圧入力/出力、低レベル | 0 | 0.6 | V | |
8 | 電圧入力/出力、高レベル | 4.2 | 5 | V | |
9 | 理論的なデザイン生活 | ≧20 | yr | ||
10 | 操作高度 | ≤4000 | m |
トリップ電流(残留電流関連の特性):
WAV | freq | 分 | タイプ | マックス | ユニット | |
1 | S-DC | - | 3 | 4.5 | 6 | Ma |
2 | 2PDC | - | 3.5 | 5 | 7 | Ma |
3 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ma |
トリップタイム(残留電流関連の特性):
WAV | freq | 現在 | タイプ | マックス | ユニット | |
1 | S-DC | - | 6ma | 100 | 1000 | MS |
2 | S-DC | - | 60ma | 50 | 300 | MS |
3 | S-DC | - | 200mA | 50 | 100 | MS |
4 | 2PDC | - | 60ma | 50 | 300 | MS |
5 | 2PDC | - | 200mA | 50 | 100 | MS |
6 | 3pdc | - | 60ma | 50 | 300 | MS |
7 | 3pdc | - | 200mA | 50 | 100 | MS |
NotRip-Time(残留電流関連の特性):
WAV | freq | 現在 | 低リミット | ユニット | |
1 | AC | 50Hz | 30ma | ∞ | MS |
2 | AC | 50Hz | 60ma | 300 | MS |
3 | AC | 50Hz | 150ma | 80 | MS |
4 | AC | 50Hz | 5a | 80 | MS |
製品寸法(mm):
注:端子ワイヤをカスタマイズできます。
タイミング図:
■VDDパワーアップ速度≤5ms/v
■T1待ち時間として、T1≥100msが提案されています
■50ms≤T2≤100ms、50msを超えるCal Pin Low Time、製品はゼロフェーズに入り始めます
■T3≥500msで、ゼロが完了するのを待ちます
■T4≈400ms、およびテストセルフテスト信号を有効にする必要があります。T3が完了するまで待機する必要があります。
■トリップピン出力高持続時間TX = 100ms(セルフテスト機能を確認)
■ty = 100msは、トリップピン高レベルのフェージング時間です(セルフテストの確認を無効にします)
セルフテスト回路:
■2 ZCTを塗りつぶして、simualted DC残差電流を生成します
■VDDを使用して典型的な値を生成することにより= 6.53 MADCシミュレートされた残差電流
■この電流は、システムが正しいかどうかをテストするための最も制限されたつまずい条件です
デジタル信号フリップしきい値:
■信号振動を回避するために、つまずきのしきい値と回復のしきい値で、シグナル出力のトリップが設定されています
■トリップしきい値に達したとき、関連するX-Out Flip、および回復しきい値に電流が減少したとき
、関連するx-outフリップ、再び低レベルの状態に戻る
■100%典型的なつまずき値として設定されています
55%の典型的なつまずき値として設定されています
