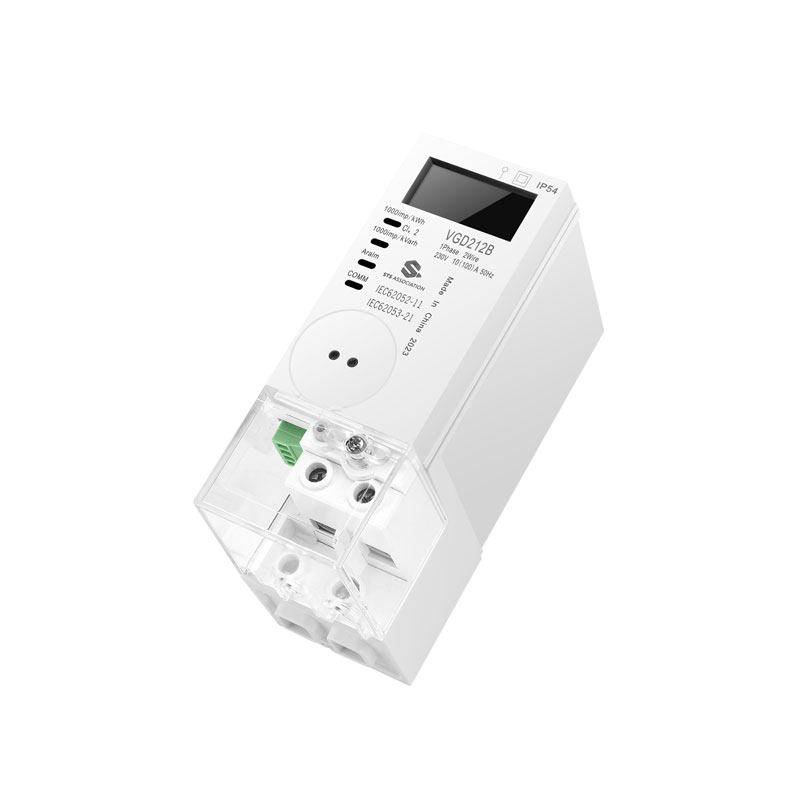

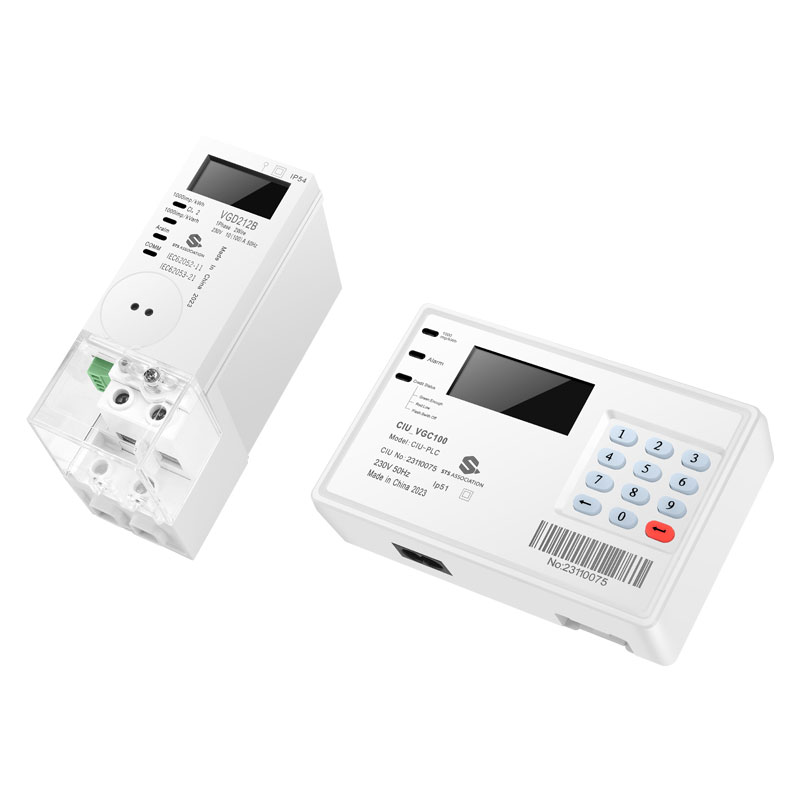

Xinkong 単相 DIN レール準備メーター。このメーターは住宅消費者向けに設計されており、スマート グリッド イニシアチブに強力な基盤を提供します。
応用
1.単相ネットワーク、2線式で使用するための多機能スマート電力メーター。
2. 3 つのネットワークのアクティブおよびパッシブ エネルギーとパラメータを直接測定できます。
3.すべての関税グループの受信者向けに設計されています。
4.すべてのスマートシステムを念頭に置いて動作するように設計されています。
機能性の特徴
1.測定
1P2W接続、直接接続
2.瞬時値
電圧、電流、電力、力率、周波数...
3.利用時間
最大 4 つのレート、日次、週次、月次、年次および特別 (最大 100)
4.セグメント化されたLCDディスプレイ(オプション)
a.表示エリアサイズ:36mm×15.6mm
b.表示桁サイズ:4.45mm×8.8mm
c.大型8セグメントディスプレイ
d.設定可能な自動および手動表示リスト
e.主電源なしでもディスプレイを読み取ることが可能
f.暗い場所での可読性を高めるバックライト (オプション)
5.負荷プロファイル
a. 90 日以上の保存 (3 チャンネル、15 分間隔)
b.ストレージ:時間/ステータス/エネルギー/デマンド/瞬時、インターバル期間の平均/最小/最大値…
c.プログラム可能な間隔
6.コミュニケーション
a.光ポート(オプション)
b. RS-485マルチドロップ(オプション)
c.内蔵 PLC モジュールまたは交換可能な通信モジュールの 1 つを使用したリモート システムとの通信
d.規格: IEC 62056-21、DLMS/COSEM、STS

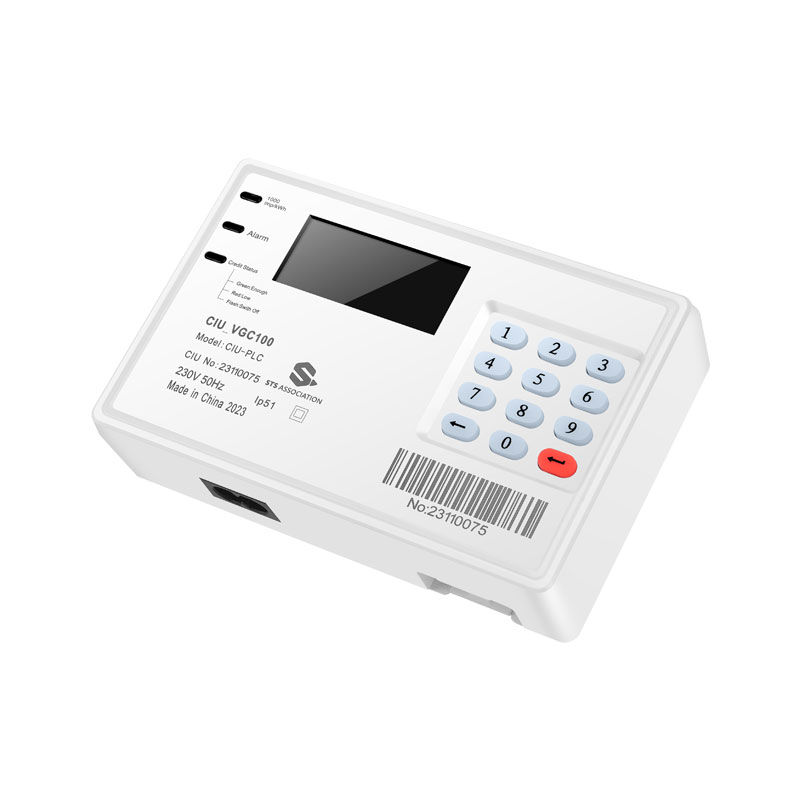

e.ローカルキーパッド(オプション)
7. イベント、改ざん検出、アラーム
a.タイムスタンプとステータスワードを含むすべてのイベントのログ
b.カバーオープン、端子カバーオープン、強磁場に対する高度な改ざん検出
c.バイパス、逆電流、過電圧、不足電圧...
8. セキュリティ
a. 認可と暗号化を含む、DLMS/COSEM プロトコルによる安全な通信
b.最大 4 つの独立したセキュリティ レベル
c.全ポートのデータアクセス管理
技術的パラメータ
公称電圧 | 1.1P2W 120V/240V 2.動作電圧範囲 80%...120%Un |
公称(最大)電流 | 5(40)A、5(60)A、5(80)A、5(100)A |
公称周波数 | 50Hzまたは60Hz、±5% |
始動電流 | アクティブの場合は 0.4%Ib 反応性の場合は 0.5%Ib (オプション) |
正確さ | IECクラス1/2 |
メーター定数 | 1000 インプ/kWh 1000 imp/kvarh(オプション) |
通信ポート | 光ポート(オプション) RS-485マルチドロップ(オプション) |
RWP と時間のバックアップ | RWP と時間のバックアップ |
機能ボタン | なし |
電子出力 | RS485ネジ |
環境 | 動作範囲:-25°C ~ +60°C 制限範囲:-40°C ~ +75°C 保管範囲:-40°C ~ +80°C 相対湿度: 30 日間、最大 95% 結露なし 侵入保護:IP54(ドア内) |
消費電力 | 電圧回路(アクティブ)≤2W 電圧回路(見かけ)< 10VA 電流回路≤ 4VA |
絶縁強度EMC | 交流電圧試験 4.4kV インパルス電圧試験 8KV 静電気放電(接触放電) 8KV 静電気放電(気中放電) 15KV サージイミュニティ試験6KV 高速過渡バースト試験 4.4KV RF電磁界(80MHz~2000MHz)10V/m(電流あり)、 30V/m(無電流) |
絶縁保護 | クラス II |
シーリング | スクリュー 超音波溶着 |
重さ | 約0.75kg |
寸法(高さ x 幅 x 奥行き) | ショート端子カバー付き、144mmx54mmx95mm |
寸法
