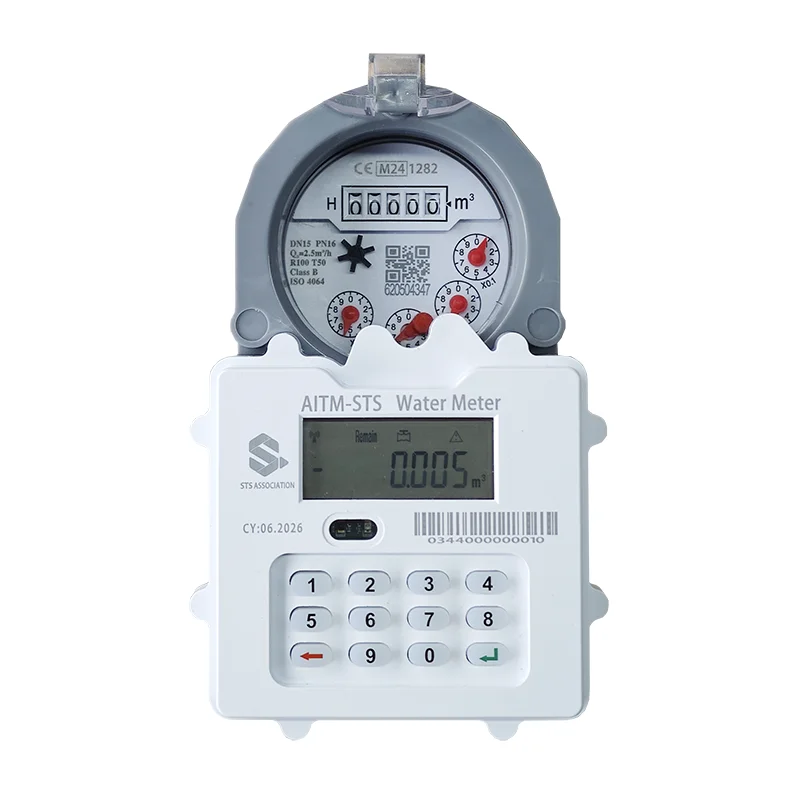

STS トークンプリペイド キーパッド水道メーター

新光工場の STS トークンプリペイドキーパッド水道メーターは、IEC 62055-41 および IEC 62055-51 国際規格に厳密に従って設計されています。キーの有効期限切れの検出、キーの種類の検証、リプレイ保護、再充電オーバーフロー保護、不正な操作に対する保護などのセキュリティ機能を備えています。 DITK/DUTK/DDTK などのマルチレベルのキー管理システムをサポートし、プリペイド水道メーター システムのセキュリティ アプリケーションとキー管理要件を満たします。

STS 水道メーター モジュールは、充電媒体として暗号化されたトークン (20 桁の充電コード) を使用するため、IC カードの必要性がなくなり、「最初に支払い、後で使用」が可能になります。これは、従来の水道使用方法からの変更であり、水道料金の延滞の問題の解決策です。その中核機能には、水道メーター、プリペイド再充電、残高アラーム、耐磁気干渉、およびデータストレージが含まれます。これらは、正確な計量、超低消費電力、簡単な操作を提供し、使用と管理の両方についてさまざまな顧客のニーズを満たします。

技術パラメータ

動作電圧：DC3.6V（使い捨てリチウムイオン電池）

静電流: ≤30uA

受信電流: <=12mA

送信電流: <=120mA

送信電力: 12dBm

動作周波数: 433MHz

通信距離：オープンエリアで1km

センサーの種類: リードスイッチ、磁気抵抗センサーなど

駆動電流: 200mA

動作温度：-20℃～55℃

インターフェースの定義

機能の特徴

1 正確な測定

パルス信号検出ポートを備えたこの STS トークンプリペイドキーパッド水道メーターは、現在の流量を計算し、累積流量、毎日の流量、先月の流量などのさまざまなユーザー関連データを記録して保存します。

パルス信号検出中にアンチジッター技術を採用し、外部干渉による誤測定を効果的に回避し、測定精度を向上させます。水道メーターモジュールには、パルス信号の異常検出機能もあり、パルス信号の障害や強力な磁気干渉を検出し、これらの異常状態を記録して保存します。

リード スイッチ、磁気抵抗/ホール効果センサー、非磁気センサーなど、さまざまなセンサーとサンプリング信号をサポートします。

2 電圧検出

定期的に電池電圧をチェックし、低電圧状態を記録し、電池残量が少なくなった場合にはアラームを発します。また、計量データをタイムリーに保存し、偶発的な損失を防ぐための停電監視機能も備えています。

3 リアルタイムタイマー

リアルタイムクロック機能を統合し、高いタイミング精度を保証します。

4 データ復元

履歴レコードには、18 か月分の月末データと、過去 1 か月の毎日の固定点データが保存されます。

5バルブ制御

バルブ作動、タイムアウト検出、異常対応機能を備えています。

設定したバルブ切替周期に従って自動的にバルブ切替動作を実行することができ、長時間の停止によるバルブの固着を防止し、水道メーターのメンテナンスコストの削減と寿命の延長を実現します。

6 耐磁気干渉

磁気干渉が発生すると、モジュールは異常な状態を自動的に識別して記録し、同時にバルブをリンクして閉じるか非アクティブのままにすることができます。

7 プリペイド

積算た水量と積算流量をもとに、残水量をリアルタイムに計算します。残水量が0以下になると自動的にバルブが閉まります。再充電が成功すると、バルブが自動的に開きます。バルブが延滞閉状態の場合、メーターのボタンを押すと当座貸越機能が作動します。

8 LoRa通信

CIU またはデータ コレクターとの通信はワイヤレスで確立できます。 CIU を使用すると、ユーザーはメーターに近づくことなく、リモートで操作したり、データを操作したりできます。データコレクターは機器の状態や流量などのデータを収集し、システムプラットフォームにアップロードすることで、水道メーター機器からの遠隔集中データ収集を可能にします。

9 リチャージ機能

20 桁の STS 暗号化再充電トークンを入力することで、計量装置用に水を再充電できます。カードレスリチャージに対応しているため、カードの磨耗や紛失のリスクを回避できます。

10 クエリ機能

4桁のクエリコードを入力することで、残水量、累積使用量、現在の充電量、計量装置のバルブ状態などを分かりやすく直感的に表示して確認できます。

11 当座貸越機能

計量装置の残りの水がなくなり、バルブが閉じた場合、ユーザーは特定のショートコードを入力することでオーバードラフトモードを起動し、一時的に水の使用を継続できます。当座貸越量が設定値に達すると、再びバルブが閉じ、2回目の当座貸越はできません。

12 OTAアップデート

STS トークンプリペイドキーパッド水道メーターを交換したり分解したりする必要はありません。すべてのモジュール プログラムは OTA アップグレードをサポートし、新しい水道メーターの要件を継続的に満たし、ユーザーの懸念を解消します。
